L'inspection visuelle trie les feuilles de placage
L'IA détecte les défauts du placage
Le marché mondial du contreplaqué et des produits en bois d'ingénierie est extrêmement compétitif et exige des niveaux toujours plus élevés d'efficacité et de contrôle de la qualité de la part des fabricants. En réponse à ces pressions, une révolution technologique discrète est en train de se produire dans les usines des transformateurs de feuilles de placage et des producteurs de contreplaqué du monde entier. L'humble tâche consistant à inspecter les feuilles de placage séchées à la recherche de défauts est en train d'être transformée par l'adoption généralisée de systèmes avancés de classification visuelle. Cette technologie devient rapidement la nouvelle norme, remplaçant l’inspection humaine subjective par une vision industrielle objective et à grande vitesse.
Ce changement est motivé par le besoin fondamental de cohérence. Une fois les feuilles de placage séchées dans des fours massifs ou des séchoirs en continu, elles doivent être triées avant de pouvoir être superposées et collées pour former du contreplaqué. Ce processus de tri est essentiel car la qualité du panneau de contreplaqué final est aussi bonne que sa couche de placage la plus faible. Historiquement, ce travail incombait à des équipes d'inspecteurs de contrôle qualité qui scannaient visuellement chaque feuille à la recherche d'imperfections telles que des nœuds, des trous, des bosses et des fentes. Même si les inspecteurs compétents étaient efficaces, la nature du travail entraînait d’inévitables incohérences dues à la fatigue, à la distraction et à de simples erreurs humaines. Une feuille jugée « Grade B » par un inspecteur peut être classée « Grade A » par un autre, créant ainsi une variabilité dans le produit final. Le système de notation visuelle élimine complètement cette variabilité.

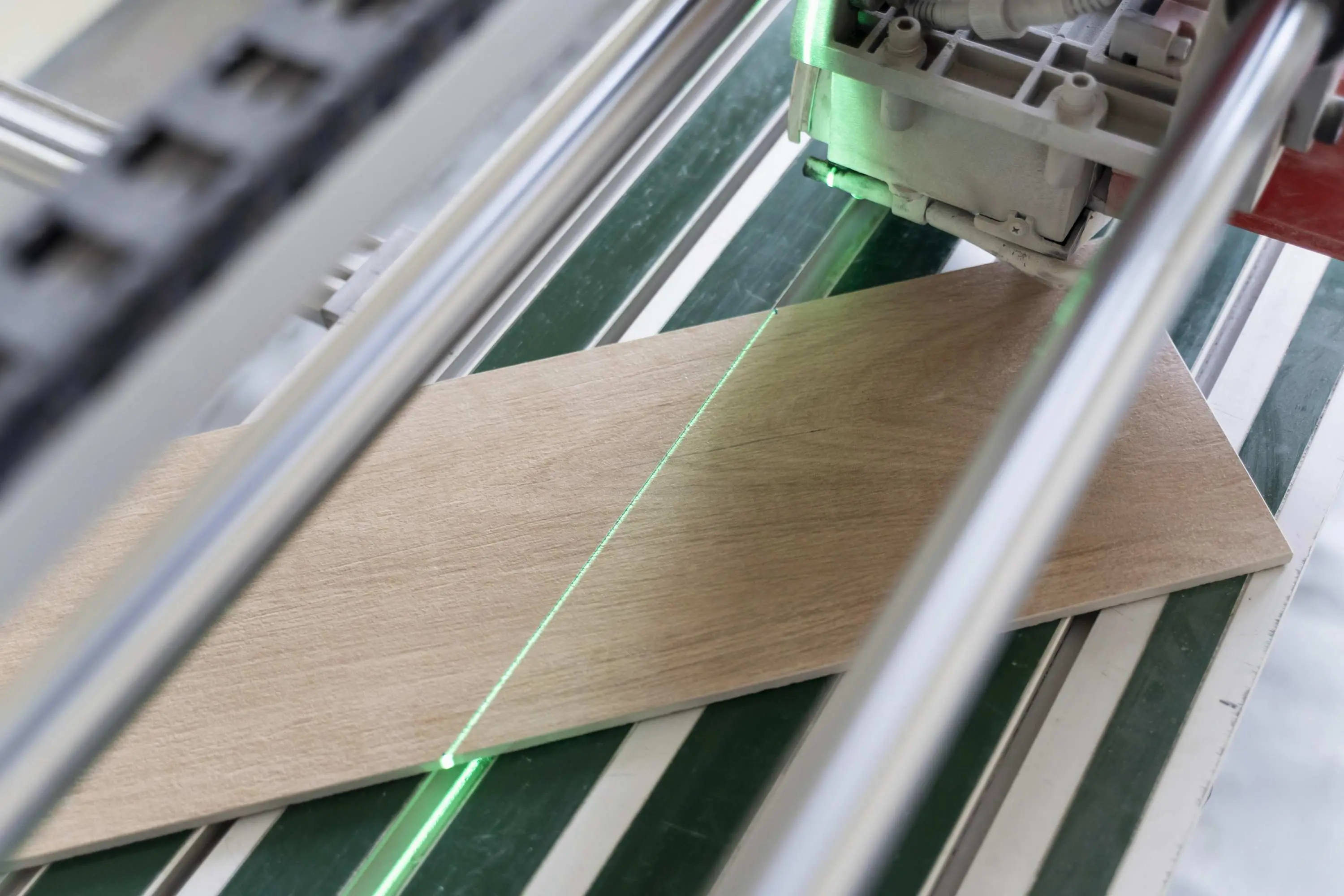

La technologie elle-même est un puissant mélange de matériel et de logiciels. Le processus commence lorsque le flux continu de feuilles de placage séchées se déplace le long d'un système de convoyeur. Des caméras industrielles haute définition, capables de capturer des détails fins, sont montées au-dessus et parfois au-dessous des tôles. Lorsqu'une feuille passe sous l'objectif, la caméra capture une image haute résolution de toute sa surface. Cette image numérique est instantanément introduite dans un ordinateur embarqué exécutant des algorithmes sophistiqués d’intelligence artificielle (IA). Ces algorithmes ont été méticuleusement entraînés à l’aide de vastes ensembles de données d’images de feuilles de placage, leur apprenant à reconnaître et à catégoriser un large éventail d’anomalies de surface avec une précision remarquable. L'IA ne voit pas seulement un trou ; il mesure son diamètre et sa profondeur, en le classant selon des seuils de qualité préprogrammés.

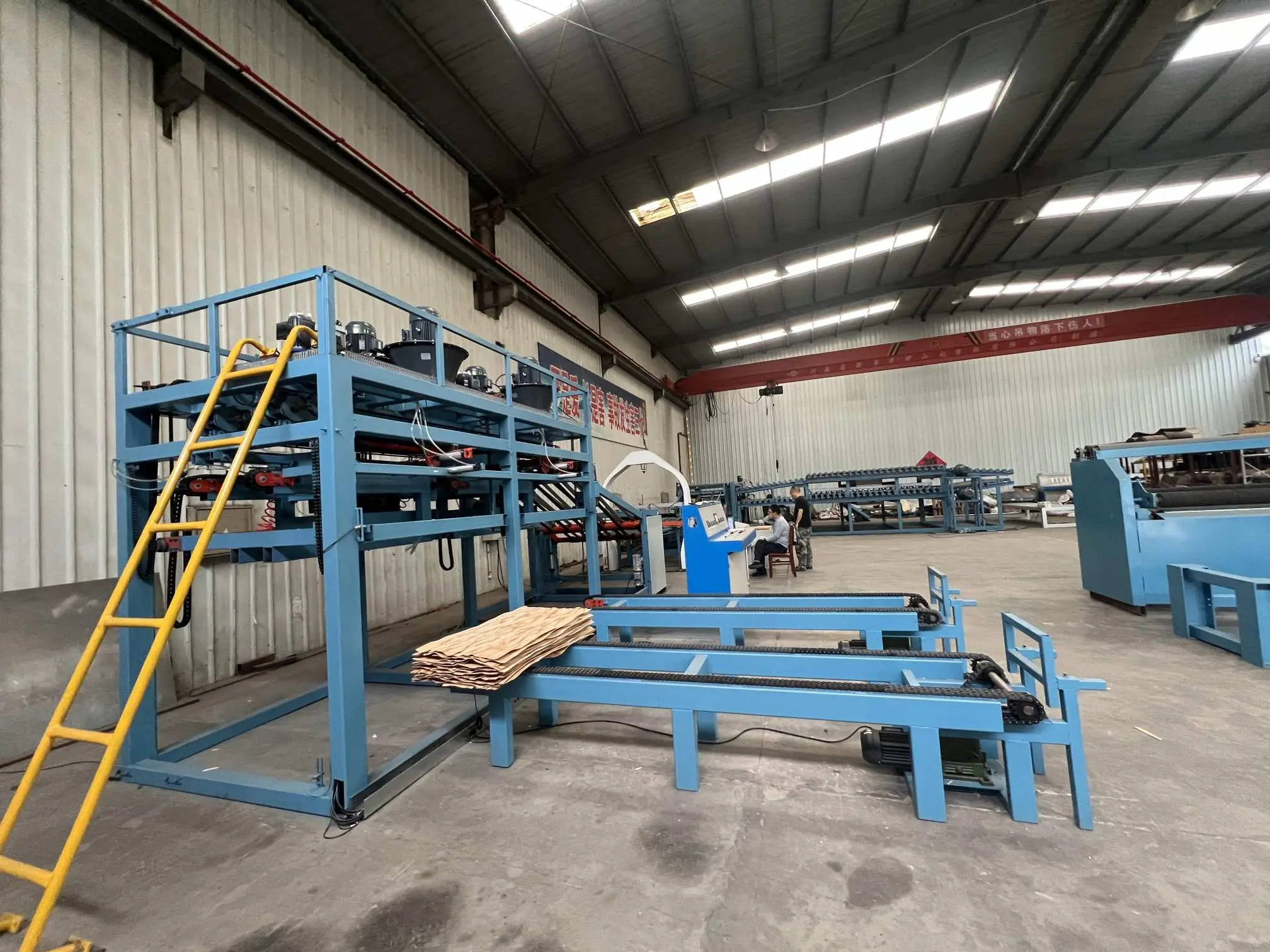

Le résultat est un mécanisme de tri entièrement automatisé. Sur la base de l'analyse, le système attribue à chaque feuille de placage l'une des quatre catégories distinctes : A, B, C ou D. Les feuilles qui répondent aux critères absolus des placages de face sont dirigées vers la zone d'empilage « A ». Ceux qui présentent des imperfections mineures et acceptables sont acheminés vers « B ». Les feuilles présentant des défauts modérés se retrouvent en « C », généralement destinées aux couches internes de contreplaqué. Enfin, les feuilles gravement défectueuses sont triées dans la catégorie « D » pour être rejetées ou traitées de manière alternative. Cette ségrégation automatisée crée des piles de placages parfaitement organisées, prêtes pour la prochaine étape de production.
L’impact de cette technologie sur l’industrie est profond. Pour les fabricants de contreplaqué, le principal avantage est une garantie de qualité constante de la matière première. Cela conduit directement à un collage par colle plus prévisible, à moins de défauts de fabrication et à un produit fini de qualité supérieure qui commande de meilleurs prix sur le marché. Sur le plan opérationnel, les gains sont tout aussi significatifs. Un système de classement visuel unique peut inspecter et trier les feuilles de placage à une vitesse dépassant de loin celle de n'importe quelle équipe humaine, augmentant ainsi considérablement la capacité de traitement quotidienne d'une usine. Cela permet aux entreprises d’exécuter des commandes plus importantes et d’améliorer leurs résultats. De plus, le système génère une multitude de données, fournissant des informations sur les types et la fréquence des défauts. Ces données sont inestimables pour les ingénieurs de procédés, qui peuvent retracer les problèmes récurrents jusqu'à leur source (qu'il s'agisse d'une lame de coupe émoussée dans le tour de déroulage ou d'un déséquilibre du flux d'air du sécheur) et mettre en œuvre des actions correctives. À mesure que la demande de matériaux de construction durables et de haute qualité augmente, des technologies telles que le système de notation visuelle s'avèrent essentielles pour permettre aux fabricants de développer leurs opérations de manière responsable et compétitive.
Intégration dans les lignes de production de placage existantes
L'installation d'un système de notation visuelle ne nécessite pas une refonte complète de la chaîne de production. Voici comment il s'intègre parfaitement aux flux de travail actuels :
Intégration physique
Emplacement : Le système est généralement placé immédiatement après la sortie du séchoir à placage (par exemple, le point de décharge d'un séchoir à rouleaux) et avant la ligne de stratification du contreplaqué. Cela garantit que les placages séchés sont inspectés à leur température optimale (avant la déformation induite par le refroidissement) et avant que la manipulation manuelle ne risque des dommages supplémentaires.
Connexion du convoyeur : Le convoyeur existant du séchoir (ou une courte courroie de transition) alimente directement le convoyeur d'entrée du système de classement. Aucune modification structurelle majeure n'est nécessaire si le séchoir et le système de classement partagent des largeurs de bande compatibles (généralement 1 à 1,5 mètres).
2. Intégration électrique et logicielle
Alimentation : le système fonctionne sur une alimentation industrielle standard de 380 V/triphasée (comme les autres équipements de la chaîne de production) et comprend une protection contre les surtensions pour la stabilité de la caméra.
Compatibilité du système de contrôle : la plupart des niveleuses visuelles utilisent des interfaces PLC (Programmable Logic Controller) ou des protocoles OPC-UA pour se synchroniser avec le panneau de commande central de l'usine. Cela permet aux opérateurs de :
Ajustez les seuils de notation (par exemple, redéfinissez les critères de « Grade A ») via une IHM (interface homme-machine) à écran tactile.
Surveillez le débit en temps réel (feuilles/heure) et les taux de défauts sur un tableau de bord centralisé.
Recevez des alertes (par exemple, « Caméra 2 obstruée ») si le système rencontre des problèmes de fonctionnement.
3. Étalonnage et tests
Configuration initiale : les techniciens calibrent les caméras en fonction de la mise au point, de l'intensité de l'éclairage et de la vitesse du convoyeur pendant l'installation. Des échantillons de feuilles de placage présentant des défauts connus sont analysés dans le système pour valider la précision de l'IA (en ciblant un taux de détection ≥ 95 % pour les défauts courants).
Entretien continu : les contrôles de routine (hebdomadaires/mensuels) comprennent le nettoyage des objectifs de la caméra, l'inspection des lumières LED pour détecter toute dégradation de la luminosité et la mise à jour du modèle d'IA avec de nouveaux exemples de défauts (si de nouvelles espèces de bois ou des problèmes de séchage surviennent).
4. Formation et adaptation de la main-d'œuvre
Formation des opérateurs : le personnel reçoit une brève formation (1 à 2 jours) sur le fonctionnement du système (par exemple, remplacement manuel des notes pour les commandes spéciales) et sur le dépannage de base (par exemple, redémarrage de l'IHM après un problème d'alimentation).
Changement de rôle : les inspecteurs humains passent des contrôles visuels répétitifs à la surveillance de l'assurance qualité, en examinant les feuilles signalées ou en analysant les rapports de données pour améliorer les processus en amont.
Résumé
Le système de notation visuelle transforme l'inspection des feuilles de placage d'une tâche subjective et à forte intensité de main-d'œuvre en un processus objectif et axé sur les données. En s'intégrant parfaitement aux séchoirs et aux lignes de production existants, il offre une qualité constante, améliore l'efficacité et fournit des informations exploitables, ce qui en fait un atout stratégique pour les fabricants de contreplaqué modernes.
